Как правильно выбрать водяной насос для трансформатора водяного охлаждения?

Когда дело доходит до трансформаторов с водяным охлаждением, выбор правильного водяного насоса имеет решающее значение для обеспечения оптимальной производительности и долговечности. Как авторитетный поставщик трансформаторов с водяным охлаждением, я понимаю важность этого решения и воочию стал свидетелем того, какое влияние оно может оказать на общую эффективность системы. В этом сообщении блога я поделюсь ценной информацией о том, как правильно выбрать водяной насос для трансформатора водяного охлаждения.

Понимание основ трансформаторов водяного охлаждения

Прежде чем углубляться в процесс выбора, важно иметь базовое представление о трансформаторах с водяным охлаждением. Эти трансформаторы используют воду в качестве охлаждающей жидкости для рассеивания тепла, выделяющегося во время работы. Вода циркулирует через трансформатор, поглощая тепло и унося его в теплообменник, где оно передается в окружающую среду. Этот процесс помогает поддерживать температуру трансформатора в безопасном и эффективном диапазоне, предотвращая перегрев и потенциальное повреждение.

Факторы, которые следует учитывать при выборе водяного насоса

При выборе водяного насоса для трансформатора водяного охлаждения необходимо учитывать несколько факторов. Эти факторы включают в себя:

Скорость потока

Производительность водяного насоса является одним из наиболее важных факторов, которые следует учитывать. Это относится к объему воды, который насос может перекачивать за единицу времени, обычно измеряется в галлонах в минуту (GPM) или литрах в секунду (л/с). Скорость потока, необходимая для трансформатора с водяным охлаждением, зависит от нескольких факторов, включая размер и номинальную мощность трансформатора, температуру окружающей среды и требования к охлаждению.

Чтобы определить подходящий расход, необходимо рассчитать тепловую нагрузку трансформатора. Тепловая нагрузка – это количество тепла, выделяемое трансформатором во время работы, которое можно рассчитать по следующей формуле:

Тепловая нагрузка (Вт) = Номинальная мощность (Вт) x (1 – КПД)

После того, как вы рассчитали тепловую нагрузку, вы можете использовать следующую формулу для определения необходимого расхода:

Расход (галлон в минуту) = Тепловая нагрузка (Вт) / (500 x ΔT)

Где ΔT – разница температур воды на входе и выходе.

Давление головы

Под давлением напора понимают давление, необходимое для преодоления сопротивления в системе водяного охлаждения, включая потери на трение в трубах, фитингах и теплообменнике. Обычно он измеряется в водяных футах (ftH2O) или фунтах на квадратный дюйм (PSI). Требуемый напор для трансформатора водяного охлаждения зависит от нескольких факторов, включая длину и диаметр труб, количество фитингов и клапанов, а также тип теплообменника.

Для определения подходящего напора необходимо рассчитать общую потерю напора в системе водяного охлаждения. Полную потерю напора можно рассчитать по следующей формуле:

Общая потеря напора (фут H2O) = потеря на трение (фут H2O) + незначительные потери (фут H2O)

Где потери на трение — это потери давления из-за трения между водой и трубами, а незначительные потери — это потери давления из-за фитингов, клапанов и других компонентов системы.

Эффективность насоса

КПД насоса определяется отношением полезной выходной мощности насоса к потребляемой мощности. Обычно оно выражается в процентах. Более высокий КПД насоса означает, что насос может обеспечить требуемый расход и напор при меньшем энергопотреблении, что приводит к снижению эксплуатационных расходов.

При выборе водяного насоса важно выбрать насос с высоким КПД. Вы можете сравнить показатели эффективности различных насосов, посмотрев их кривые производительности, которые показывают взаимосвязь между расходом, напором и потребляемой мощностью.

Материал насоса

Материал насоса – еще один важный фактор, который следует учитывать. Материал насоса должен быть совместим с водой, используемой в системе охлаждения, чтобы предотвратить коррозию и другие виды повреждений. Обычные материалы для насосов включают чугун, нержавеющую сталь и пластик.

Чугунные насосы долговечны и могут выдерживать высокие давления и температуры, но в определенных средах они подвержены коррозии. Насосы из нержавеющей стали более устойчивы к коррозии, чем чугунные, но они дороже. Пластиковые насосы легкие и устойчивы к коррозии, но они могут не подходить для систем с высоким давлением.

Тип насоса

Существует несколько типов водяных насосов для трансформаторов с водяным охлаждением, включая центробежные насосы, объемные насосы и погружные насосы. Каждый тип насоса имеет свои преимущества и недостатки, а выбор насоса зависит от конкретных требований системы водяного охлаждения.

Центробежные насосы являются наиболее часто используемым типом насосов для трансформаторов водяного охлаждения. Они работают за счет использования вращающегося рабочего колеса, создающего центробежную силу, которая перемещает воду через насос. Центробежные насосы эффективны, надежны и могут работать в широком диапазоне скоростей потока и напора.

Насосы объемного действия, такие как шестеренные и поршневые насосы, работают, улавливая фиксированный объем воды и затем проталкивая ее через насос. Насосы объемного типа подходят для применений, где требуется постоянный расход, но они менее эффективны, чем центробежные насосы.

Погружные насосы предназначены для погружения в воду. Обычно они используются в тех случаях, когда источник воды расположен под насосом, например, в отстойнике или колодце. Погружные насосы эффективны, надежны и могут работать в широком диапазоне скоростей потока и напора.

Выбор подходящего водяного насоса для трансформатора водяного охлаждения

Теперь, когда вы понимаете факторы, которые следует учитывать при выборе водяного насоса для трансформатора водяного охлаждения, пришло время выбрать правильный насос для вашего конкретного применения. Вот несколько шагов, которые необходимо выполнить:

Шаг 1. Определите требования к охлаждению

Первым шагом является определение требований к охлаждению вашего трансформатора с водяным охлаждением. Сюда входит расчет тепловой нагрузки, требуемого расхода и напора. Вы можете использовать формулы, представленные ранее в этом сообщении блога, для расчета этих значений.

Шаг 2. Изучите различные типы и модели насосов

Определив требования к охлаждению, вы можете приступить к изучению различных типов и моделей насосов. Ищите насосы, которые подходят для вашего конкретного применения и соответствуют требуемому расходу и напору. Вы также можете искать насосы с высокими показателями эффективности и совместимыми материалами для насосов.

Шаг 3. Сравните кривые производительности насоса

При сравнении различных типов и моделей насосов важно сравнивать кривые их производительности. Кривая производительности показывает взаимосвязь между расходом, напором и потребляемой мощностью насоса. Сравнивая кривые производительности, вы можете определить, какой насос наиболее эффективен и подходит для вашего конкретного применения.

Шаг 4: Рассмотрите стоимость и требования к техническому обслуживанию

Помимо производительности и эффективности насоса, вам также необходимо учитывать стоимость и требования к техническому обслуживанию. В стоимость насоса входит цена покупки, затраты на монтаж и эксплуатационные расходы. Требования к техническому обслуживанию включают частоту технического обслуживания, стоимость запасных частей и простоту обслуживания.

Шаг 5: Проконсультируйтесь со специалистом

Если вы не уверены, какой водяной насос лучше всего подойдет для вашего трансформатора водяного охлаждения, всегда полезно проконсультироваться со специалистом. Профессионал может помочь вам определить требования к охлаждению вашего трансформатора, порекомендовать подходящий тип и модель насоса, а также предоставить услуги по установке и техническому обслуживанию.

Заключение

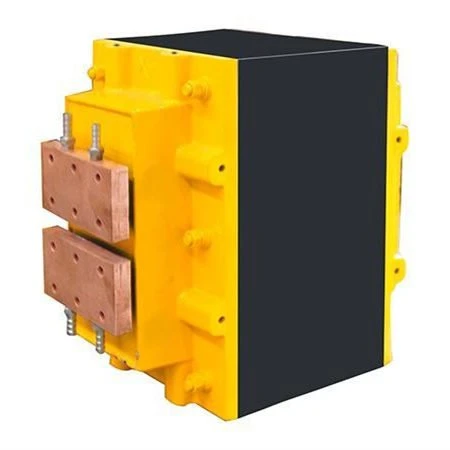

Выбор правильного водяного насоса для трансформатора водяного охлаждения имеет решающее значение для обеспечения оптимальной производительности и долговечности. Принимая во внимание факторы, обсуждаемые в этом сообщении блога, включая скорость потока, давление напора, эффективность насоса, материал насоса и тип насоса, вы можете выбрать правильный насос для вашего конкретного применения. Если у вас есть какие-либо вопросы или вам нужна дополнительная помощь, пожалуйста, не стесняйтесь обращаться к нам. Мы являемся ведущимТрансформатор точечной сваркииТрансформатор для использования сварочного аппаратапоставщиком, и мы можем предоставить вам высококачественные трансформаторы водяного охлаждения и водяные насосы. Свяжитесь с нами сегодня, чтобы обсудить ваши требования и начать процесс закупок.

Ссылки

• «Системы охлаждения трансформаторов», Справочник по электротехнике, третье издание, под редакцией Ричарда К. Дорфа, CRC Press, 2004.
• «Руководство по выбору насоса», Grundfos Pumps Corporation, 2021 г.
• «Системы водяного охлаждения трансформаторов», ABB Group, 2019.
