Как использовать трансформатор переменного тока в трехфазной системе?

Использование трансформатора переменного тока в трехфазной системе является сложной, но важной задачей во многих промышленных и электротехнических приложениях. Как поставщик трансформаторов переменного тока, я воочию убедился в важности правильного использования и влиянии, которое оно может оказать на эффективность и безопасность электрических систем. В этом блоге я поделюсь некоторыми глубокими знаниями о том, как использовать трансформатор переменного тока в трехфазной системе.

Понимание основ трехфазных систем и трансформаторов переменного тока

Прежде чем углубляться в использование трансформаторов переменного тока в трехфазных системах, важно понять основные концепции обоих. Трехфазная система является распространенным методом производства, передачи и распределения электроэнергии переменного тока. Он состоит из трех синусоидальных напряжений, сдвинутых по фазе друг с другом на 120 градусов. Этот тип системы предлагает несколько преимуществ, таких как более эффективная передача энергии, уменьшенный размер проводника и более плавная подача энергии по сравнению с однофазными системами.

Трансформатор переменного тока, с другой стороны, представляет собой статическое электрическое устройство, которое передает электрическую энергию между двумя или более цепями посредством электромагнитной индукции. Он может повышать или понижать уровень напряжения, сохраняя при этом постоянную частоту. Трансформаторы широко используются в энергосистемах для согласования уровней напряжения различных частей сети, от выработки электроэнергии до потребления конечным пользователем.

Типы трансформаторов переменного тока для трехфазных систем

Существует несколько типов трансформаторов переменного тока, подходящих для трехфазных систем. Некоторые из распространенных включают в себя:

1. Дельта - Дельта-трансформатор: В схеме треугольник-треугольник первичная и вторичная обмотки соединены по схеме треугольника. Этот тип трансформатора часто используется в промышленности, где присутствует сбалансированная трехфазная нагрузка. Он может выдерживать большие объемы энергии и относительно прост в установке и обслуживании.
2. Широкий - Широкий Трансформатор: Здесь и первичная, и вторичная обмотки соединены по схеме «звезда». Трансформаторы типа «звезда-звезда» полезны, когда требуется нейтральное соединение, например, в жилых и коммерческих зданиях, для обеспечения однофазного питания наряду с трехфазным питанием.
3. Дельта-Уай Трансформатор: Эта конфигурация имеет первичную обмотку, соединенную треугольником, и вторичную обмотку, соединенную звездой. Он обычно используется в системах распределения электроэнергии для понижения напряжения передачи высокого напряжения до более низкого напряжения распределения. Вторичная обмотка, соединенная звездой, обеспечивает нейтральную точку, необходимую для питания однофазных нагрузок.

Подключение трансформатора переменного тока в трехфазной системе

Правильное подключение трансформатора переменного тока в трехфазной системе имеет первостепенное значение. Вот общие шаги:

1. Определите конфигурацию трансформатора: В зависимости от требований электрической системы выберите соответствующую конфигурацию трансформатора (треугольник-треугольник, звезда-звезда или треугольник-звезда). Учитывайте такие факторы, как тип нагрузки, уровни напряжения и необходимость подключения нейтрали.
2. Осмотрите трансформатор: Перед установкой тщательно осмотрите трансформатор на предмет каких-либо физических повреждений. Проверьте сопротивление изоляции, сопротивление обмотки и состояние клемм. Убедитесь, что трансформатор рассчитан на предполагаемое напряжение и мощность трехфазной системы.
3. Подключите первичную обмотку: Подключить первичную обмотку трансформатора к трехфазному источнику питания в соответствии с выбранной конфигурацией. Убедитесь, что последовательность фаз правильная. Неправильная последовательность фаз может привести к неправильной работе трансформатора и подключенного оборудования.
4. Подключите вторичную обмотку: Подключить вторичную обмотку к нагрузке. Опять же, следуйте правильной конфигурации. Если вторичная обмотка подключена по схеме «звезда», убедитесь, что нейтральная точка правильно заземлена.

Рекомендации по балансировке нагрузки

В трехфазной системе с трансформатором переменного тока балансировка нагрузки имеет решающее значение. Несбалансированная нагрузка может вызвать ряд проблем, таких как перегрев обмоток трансформатора, дисбаланс напряжения и снижение эффективности. Чтобы добиться балансировки нагрузки:

1. Анализ нагрузки: Определите требования к мощности каждой фазы нагрузки. Это можно сделать с помощью измерителей мощности и оборудования для мониторинга нагрузки.
2. Распределите нагрузку: Постарайтесь распределить нагрузку равномерно по трем фазам. Если возможно, переставьте подключенное оборудование, чтобы сбалансировать энергопотребление на каждой фазе.
3. Используйте устройства балансировки нагрузки: В некоторых случаях устройства балансировки нагрузки могут использоваться для автоматической регулировки распределения нагрузки и поддержания сбалансированной трехфазной системы.

Меры предосторожности

Безопасность всегда является главным приоритетом при использовании трансформатора переменного тока в трехфазной системе. Вот несколько важных мер безопасности:

1. Правильное заземление: Убедитесь, что трансформатор и все связанное с ним оборудование правильно заземлены. Заземление помогает защитить от поражения электрическим током и снижает риск повреждения оборудования из-за ударов молнии или коротких замыканий.
2. Обслуживание изоляции: Регулярно проверять изоляцию обмоток трансформатора. Поврежденная изоляция может привести к электрическому пробою и создать серьезную угрозу безопасности. Немедленно замените любую поврежденную изоляцию.
3. Защита от перегрузки по току: Установите соответствующие устройства защиты от сверхтоков, такие как предохранители и автоматические выключатели, для защиты трансформатора от чрезмерного тока. Эти устройства отключатся в случае короткого замыкания или перегрузки, предотвращая повреждение трансформатора.

Применение трансформаторов переменного тока в трехфазных системах

Трансформаторы переменного тока в трехфазных системах используются в широком спектре применений:

1. Промышленное распределение электроэнергии: На заводах и промышленных предприятиях трехфазные трансформаторы переменного тока используются для понижения высокого напряжения из сети до уровня, подходящего для работы машин и оборудования. Например, для больших двигателей на производственных предприятиях часто требуется определенный уровень напряжения, который может быть обеспечен правильно настроенным трансформатором переменного тока.
2. Коммерческие здания: Торговые центры, офисные здания и гостиницы используют трехфазные трансформаторы переменного тока для распределения электроэнергии в различных помещениях. Трансформаторы могут понижать напряжение для освещения, систем отопления, вентиляции и кондиционирования и других электрических нагрузок.
3. Системы возобновляемой энергии: На ветряных электростанциях и солнечных электростанциях для подключения вырабатываемой электроэнергии к сети используются трансформаторы трехфазного переменного тока. Они помогают согласовать уровни напряжения и обеспечить эффективную передачу мощности.

Сопутствующие товары

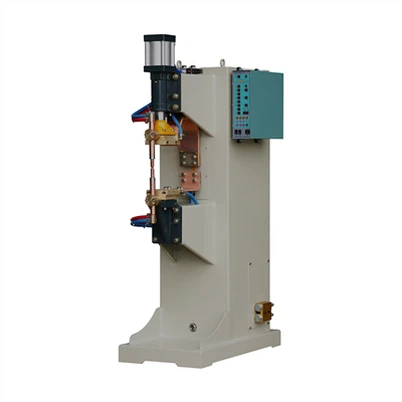

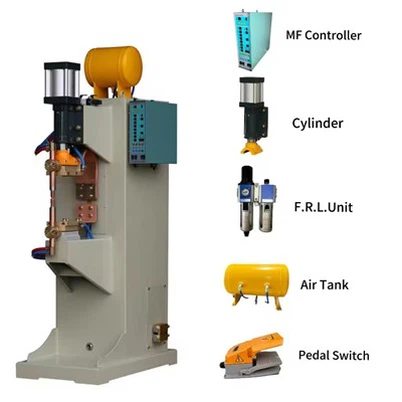

Если вы ищете определенные типы трансформаторов переменного тока для вашей трехфазной системы, мы предлагаем различные варианты. Например, нашТрансформатор точечной сваркипредназначен для точечной сварки в промышленных условиях. Он обеспечивает импульсы высокого тока, необходимые для эффективной сварки. НашТрансформатор водяного охлажденияидеально подходит для применений, где рассеивание тепла является проблемой. Он использует водяное охлаждение для поддержания оптимальных рабочих температур. И нашТрансформатор машины контактной сваркиспециально разработано для машин контактной сварки и обеспечивает надежную работу и длительный срок службы.

Заключение

Использование трансформатора переменного тока в трехфазной системе требует хорошего понимания основных принципов, правильных методов подключения, принципов балансировки нагрузки и мер безопасности. Как поставщик трансформаторов переменного тока, мы стремимся предоставлять высококачественную продукцию и техническую поддержку, чтобы гарантировать эффективную и безопасную работу ваших трехфазных электрических систем. Если у вас есть какие-либо вопросы или вы заинтересованы в покупке наших трансформаторов переменного тока, пожалуйста, свяжитесь с нами для дальнейшего обсуждения и переговоров о закупках.

Ссылки

• Гровер, ПК (2012). Электроэнергетические системы. Пирсон Образовательная Индия.
• Чепмен, С.Дж. (2012). Основы электромашиностроения. МакГроу - Hill Education.
• Стивенсон, WD (1982). Элементы анализа энергосистемы. МакГроу - Хилл.
